CORAPAN® GFK 85
CORAPAN® GFK 85 ist unsere Sandwich Verbundplatte mit der robusten Oberfläche. Sie wird vorwiegend im Fahrzeugbau eingesetzt.
CORAPAN® GFK 85 ist eine Sandwich Verbundplatte der CORAPAN® Produktfamilie mit unserem selbst hergestellt Kern, dem CORACEL®. Bei CORAPAN GFK 85 wird für die Deckschichten GFK eingesetzt. Der Kern ist leicht, sodass sich das Produkt für den Einsatz im Bereich Fahrzeugbau hervorragend eignet.
CORAPAN® GFK 85 bietet folgende Vorteile gegenüber alternativen Lösungen:
Eine Platte - ein Kern:
Im Gegensatz zu den anderen auf dem Markt verfügbaren Platten besteht Corapan® GFK 85 bis zu einem Format von 6000x2200mm aus einem Kernstück. Dies ist einzigartig und ermöglicht exzellente Oberflächen und best mögliche Stabilität.Leicht und stabil:
CORAPAN® GFK 85 ist eine Leichtbauplatte mit excellenter Stabilität bei tiefem Gewicht. Die Herstellung des Kerns und die Verklebung mit der Deckschicht erfolgt in einem Schritt. Im Gegensatz zu allen anderen Platten auf dem Markt, ist somit kein Kleber für die Verklebung des Kerns mit der Deckschicht nötig. Das Flächengewicht (bei 25mm Dicke) entspricht somit ungefähr einer Platte mit einem RG60 Schaum.Grosse und variable Formate:
Es sind Formate bis zu 10'000x 2'450mm und jede Dicke zwischen 15 und 60mm erhältlich.Robuste Oberfläche:
GFK ist robust und bietet somit guten Schutz gegen Verletzungen der Oberfläche jeder Art.Kundenspezifische Einlagen:
Aufgrund unseres Herstellverfahrens können Einlagen einfach eingebracht werden. Einlagen dienen als Verstärkung, Befestigungspunkte, usw.. Mit Einlagen entsteht aus einer Platte ein funktionelles, auf den Kunden zugeschnittenes Fabrikat.
Es sind folgende Formate und Dicken erhältlich:
Geometrie | Mass | Toleranz |
|---|---|---|
Länge | max. 10'000mm | 5000mm: +/-4.0mm |
Breite | max. 2'450mm (> 2'450mm auf Anfrage) | +/-2.0mm |
Dicke | 15 - 60mm | +/-0.8mm |
Kontaktieren Sie uns, wenn Sie an grösseren Formaten interessiert sind.
Zuschnitt, Kantenabschlüsse und Einlagen fertigen wir nach Ihren Vorgaben. Informieren Sie sich auf den Seiten zu den Einlagen und den Kantenabschlüssen über unser Angebot.
CORAPAN® GFK 85 AB LAGER
Corapan® GFK 85 gibt es auch ab Lager. Sie profitieren von top Preisen und kurzen Lieferfristen. Informieren Sie sich unter diesem Link über das Angebot.
PHYSIKALISCHE EIGENSCHAFTEN
Eigenschaften | Norm | Einheit | Wert |
|---|---|---|---|
Nominale Rohdichte | ISO 845 | kg/m3 | 85 +/-10% |
Druckfestigkeit senkrecht | ISO 844 | N/mm2 | 0.45 |
Schubfestigkeit | ISO 1922 | N/mm2 | 0.28 |
Schubmodul | ASTM C393 | N/mm2 | 14 |
Luftschallisolationsindex | SIA 181 | dB | ca. 28 |
Wärmeleitfähigkeit bei Raumtemperatur | ISO 8301 | W/mK | 0.035 |
Temperaturbeständigkeit | n/a | °C | ca. -40 bis + 80 |
DIMENSIONIERUNG

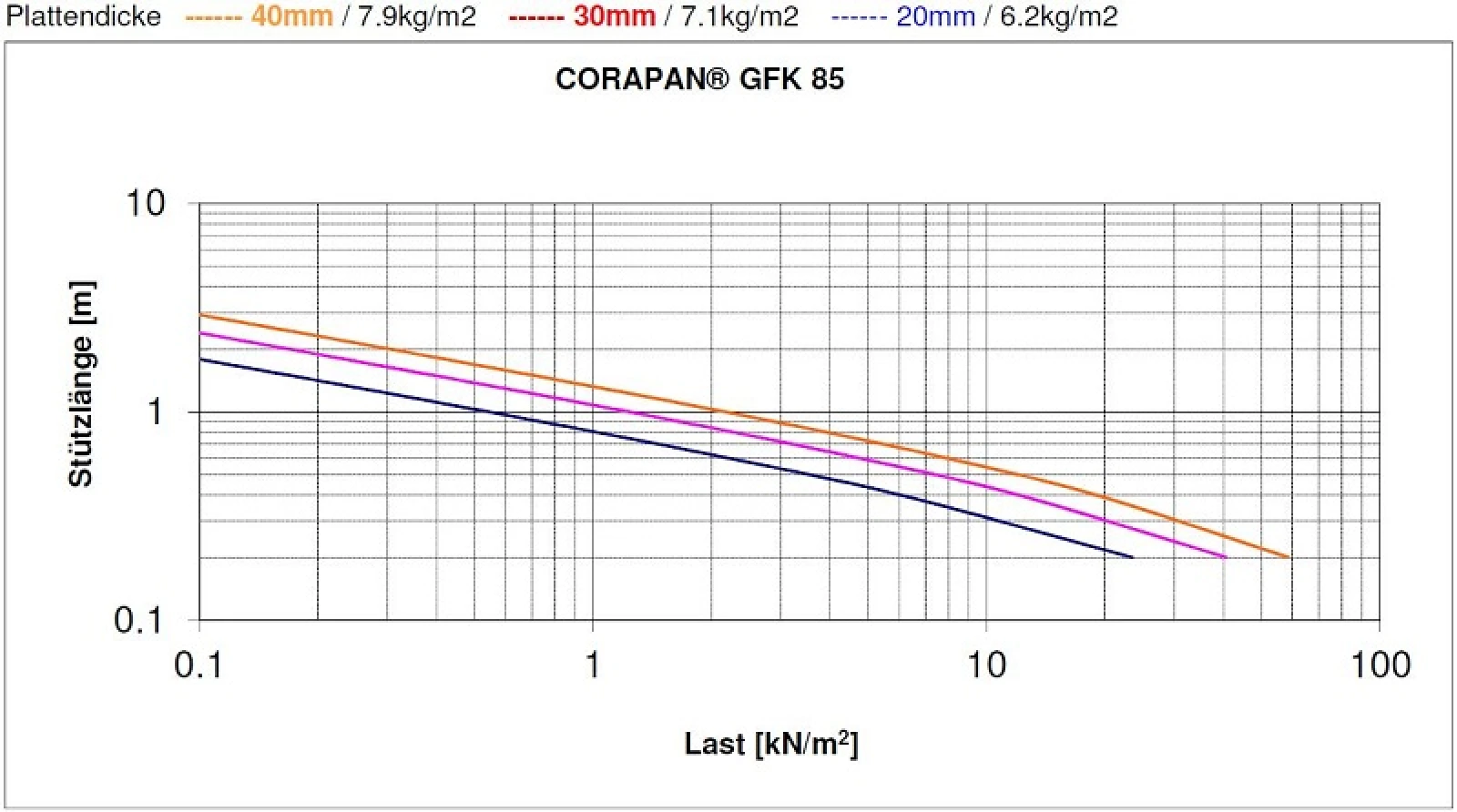

Die folgende Grafik zeigt Stützweite in Funktion der Flächenlast bei einer Durchbiegung von f = Stützweite / 300:
Plattenanordnung auf 2 Stützen (Einfeldträger) bei Raumtemperatur
Deckschichten Vorder- und Rückseite mit je 1.5mm starkem GFK
